Roth QuickTemp Compact® system 24/16

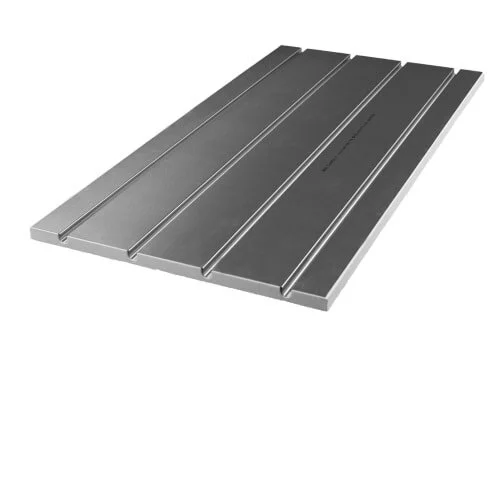

Golvvärmesystem med låg byggnadshöjd. Roth QuickTemp Compact® system 24/16 är utvecklat för golvvärmeinstallationer där man önskar låg byggnadshöjd och snabb reglering. Systemet består av EPS-skivor med hög densitet, gjutna rörspår och en pålimmad 0,5 mm värmefördelningsplåt i aluminium, som hjälper till att fördela värmen från golvvärmerören.

Denna variant är avsedd för 16 mm Roth X-PERT S5® golvvärmerör och har en byggnadshöjd på cirka 24 mm. Systemet kan användas både vid nybyggnation och renovering och monteras på ett stabilt, bärande underlag av trä eller betong.

Specifikationer:
Produkt: Roth QuickTemp Compact® system 24/16
Rördimension: 16 mm
Byggnadshöjd: Ca 24 mm
Areal per systemskiva: Ca. 0,74 m²
Innehåll per paket: 8,9 m²
Paketet innehåller: 10 systemskivor, 6 vändskivor och 12 framledningsskivor
Skivmått, systemskiva: 1219 x 610 mm.
Vändskivor: 202 x 610 mm
Framledningsskivor: Ca 610 x 101 mm
Spåravstånd: C/C 152 mm eller C/C 304 mm
Material: Expanderad polystyren med 0,5 mm aluminium värmefördelningsplåt
Densitet, EPS: 50 kg/m³
Tryckhållfasthet: 400 kPa
Max. allmän belastning: 2,0 kN/m²
Max. medietemperatur: 45 °C
Isoleringsevne: 0,032 W/mK

Fördelar med Roth QuickTemp Compact® system:
• Låg byggnadshöjd: Lämplig där det finns begränsat utrymme i golvkonstruktionen
• Snabb reglering: Systemet är utvecklat för snabb reaktion på förändringar i värmebehovet
• Effektiv värmefördelning: Aluminiumytan hjälper till att fördela värmen från rören
• Till nybyggnation och renovering: Kan monteras på stabila underlag av både trä och betong
• Valfritt övergolv: Kan användas tillsammans med olika typer av övergolv när Roths anvisningar följs
• Till 16 mm golvvärmerör: Utvecklat för Roth X-PERT S5® 16 x 2,0 mm

Komplett skivsystem för golvvärmen.
Paketet innehåller systemskivor samt vänd- och framledningsskivor, så att rördragningen kan byggas upp som en sammanhållen lösning. Roth anger 10 systemskivor, 6 vändskivor och 12 framledningsskivor i 8,9 m²-paketet.

Flexibel rördragning
Systemskivorna har spår som ger möjlighet till rördragning med antingen C/C 152 mm eller C/C 304 mm. Vid C/C 152 mm är den vägledande röråtgången ca 6,5 m per m², medan C/C 304 mm ger en åtgång på ca 3,3 m per m².

Till olika typer av övergolv
QuickTemp Compact® kan avslutas med bland annat trägolv eller laminatgolv enligt golvtillverkarens anvisningar. Vid användning av klinker eller plattor ska Roths anvisningar för primer, lim och golvkonstruktion följas.
