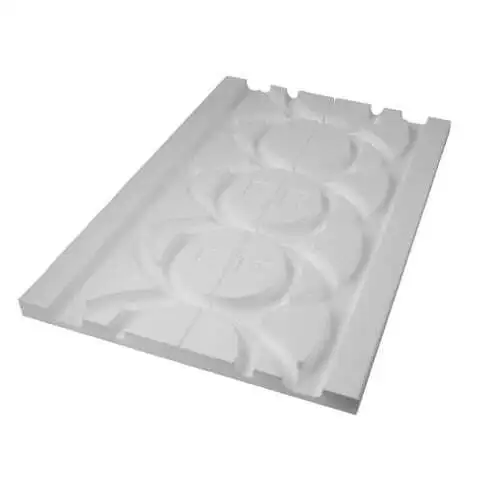

Roth QuickTemp Compact® vändplattor till 24/16 mm.

Vändplattor till Roth QuickTemp Compact® 24/16. Roth QuickTemp Compact® vändplattor används tillsammans med QuickTemp Compact® 24/16 golvvärmesystemet och är avsedda för 16 mm golvvärmerör. Vändplattorna placeras vid slutet av rördragningen och gör det möjligt att vända golvvärmeröret och föra tillbaka det genom systemplattornas spår.

Plattorna har en byggnadshöjd på 24 mm. och ingår som en systemanpassad del av Roth QuickTemp Compact®. Systemet är utvecklat för golvvärmelösningar med låg byggnadshöjd och kan användas både vid nybyggnation och renovering.

Specifikationer:
Antal: 18 st. per förpackning
Produkt: QuickTemp Compact® vändplattor
System: Roth QuickTemp Compact® 24/16
För rördimension: 16 mm
Mått per platta: 610 x 202 x 24 mm.
Densitet: 50 kg/m³
Tryckhållfasthet: 400 kPa
Max. generell belastning: 2,0 kN/m²
Isoleringseffekt: 0,032 W/mK

Fördelar med Roth QuickTemp Compact® vändplattor:
• Anpassad för Compact® 24/16: Utvecklad för Roth QuickTemp Compact® golvvärmesystem
• För 16 mm rör: Passar systemets 16 mm. golvvärmerör
• Enkel vändning av röret: Gör det möjligt att vända rördragningen vid slutet av golvvärmeslingan
• Låg byggnadshöjd: Plattorna har en höjd på 24 mm.
• Systemanpassad lösning: Matchar QuickTemp Compact® systemplattornas uppbyggnad

För att vända golvvärmerören:
Vändplattorna används vid avslutningen av rördragningen, där golvvärmeröret ska vändas och föras tillbaka genom nästa spår. Tillsammans med systemplattor och framdragningsplattor gör de det möjligt att bygga upp rördragningen som en sammanhållen del av Roth QuickTemp Compact® systemet.

För nybyggnation och renovering:
QuickTemp Compact® är utvecklat för installationer där man vill ha ett snabbreglerande golvvärmesystem med låg byggnadshöjd. Systemet kan installeras på ett stabilt och bärande underlag av trä eller betong och är därför lämpligt för både nya golvkonstruktioner och renoveringsprojekt.
