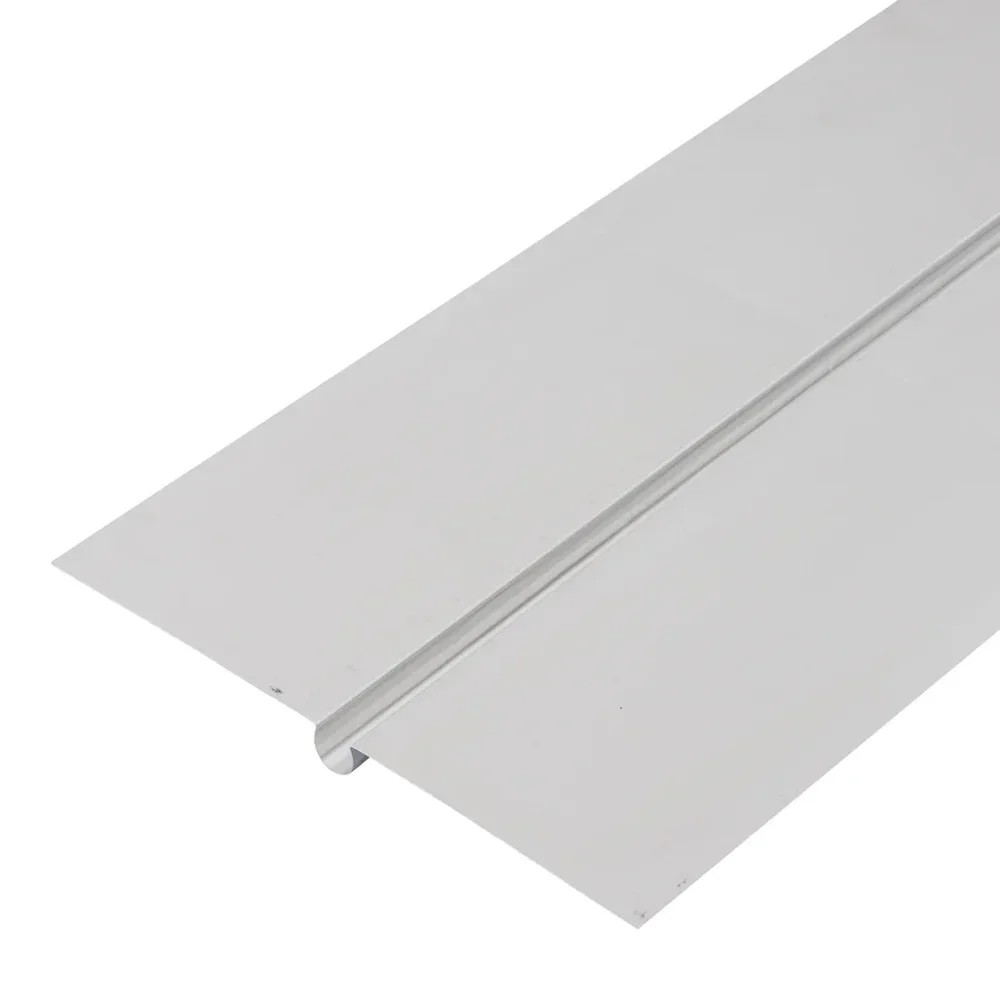

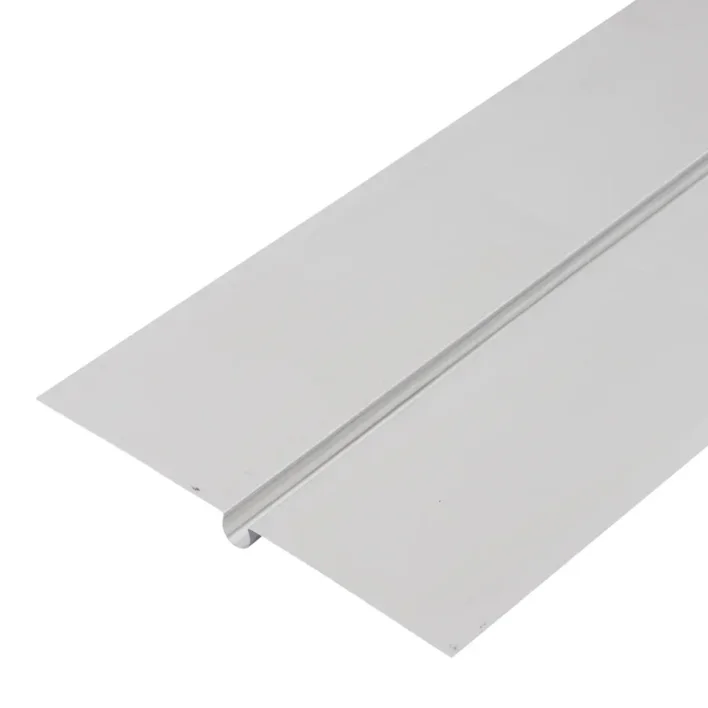

GT Build Ø20 mm. - 0,3 mm. Alu värmefördelningsplåt
GT Build värmefördelningsplåt i ren aluminium – för Ø20 mm. PE-rör. Uppnå optimal värmefördelning och hög effektivitet i ditt golvvärmesystem med denna robusta värmefördelningsplåt från GT Build. Tillverkad i 0,3 mm. ren aluminium (typ 2S – EN AW 1060), säkerställer plåten en utmärkt värmeledningsförmåga, som ger snabb reaktionstid och en jämn fördelning av värmen över hela golvytan. Plåten är designad för användning med 20 mm. PE-rör med invändigt syrespärr och passar perfekt till spårskivor eller liknande konstruktioner.
För att säkerställa korrekt täckning rekommenderas en åtgång på ca. 2,60 plåtar per m².
Obs: Plåtarna säljs endast i hela kartonger med 40 st.
Storlek: Ø20 X 1150 X 280 X 0,3 mm.
Åtgång: Ca. 2,60 plåt per m²
Förpackningsinnehåll: 40 st. per kartong, säljs endast i hela kartonger
Materialtjocklek: 0,3 mm. aluminium +/- 10%
Materialtyp: Aluminium - typ 2S - EN AW 1060
Specialinformation: Används endast med PE-rör med invändigt syrespärr.
Märkning: CE-märkt i enlighet med Europaparlamentets och rådets förordning (EU) nr 305/2011 av den 9 mars 2011 om fastställande av harmoniserade villkor för saluföring av byggprodukter.
GP00115 är en tunn 0,3 mm. plåt som är särskilt lämplig för träspårskivor. Den är tillverkad med en V-formad extra låsning mellan plåt och spårskiva. Detta ger en superenkel självlåsande montering. Man lägger plåtarna i spårskivan och trycker sedan ner röret i plåten, så låses båda direkt.
Montering i träspårskivor:
Det rekommenderas att lägga plåtarna med 10 mm. avstånd mellan varje plåt, eftersom de utvidgar sig på längden och tvären vid uppvärmning. På tvären säkerställer träspårskivan 20 mm. avstånd, så tänk på de 10 mm. vid läggningen.
VIKTIGT:
Värmefördelningsplåtarna är designade med en omegaform som låser värmeröret i en position, så att det finns luft mellan rör och övergolv. Det är viktigt att säkerställa att röret efter montering INTE är högre än ytan på alu-värmeplåten. Om röret monteras i omegaspåret och därefter dras upp igen på grund av felmontering eller andra orsaker, kan deformationer uppstå i omegaformen i alu-värmeplåten. Det är därför extra viktigt i sådant fall att röret fortfarande är låst, som alu-värmeplåten ursprungligen är designad för, och fortfarande ligger lägre än ytan på alu-värmeplåten innan övergolv monteras. Om värmeröret är högre än alu-värmeplåten kan skador uppstå på rör och det kan uppstå rörelser mellan alu-värmeplåt och rör, och mellan rör och övergolv som också kan medföra knarrande/visslande ljud. OBS! För att säkerställa ett stabilt övergolv och undvika risk för ljud från värmefördelningsplåtens rörelse mot spårskivan vid lokal nedtryckning av övergolvet, när det tas i bruk, rekommenderas att en tryckfördelningsplatta t.ex. spån- eller gipsskiva läggs vid montering av övergolv på mindre än 14 mm. i tjocklek. Vid montering av tryckfördelningsplatta ska mellanlägg (golvpap) läggas under både tryckfördelningsplattan och övergolvet.
KOM IHÅG ATT ENDAST ANVÄNDA RÖR MED INVÄNDIGT SYRESPÄRR!
Till golvvärme med värmefördelningsplåtar ska PE-rör med invändigt syrespärr användas. Ytan på syrespärren, vid yttre placering, kan ge ljud vid värmeutvidgning när den gnider mot plåten när röret utvidgar sig längs plåten.
