GT Build Ø20 mm. - 0,3 mm. Alu värmefördelningsplatta

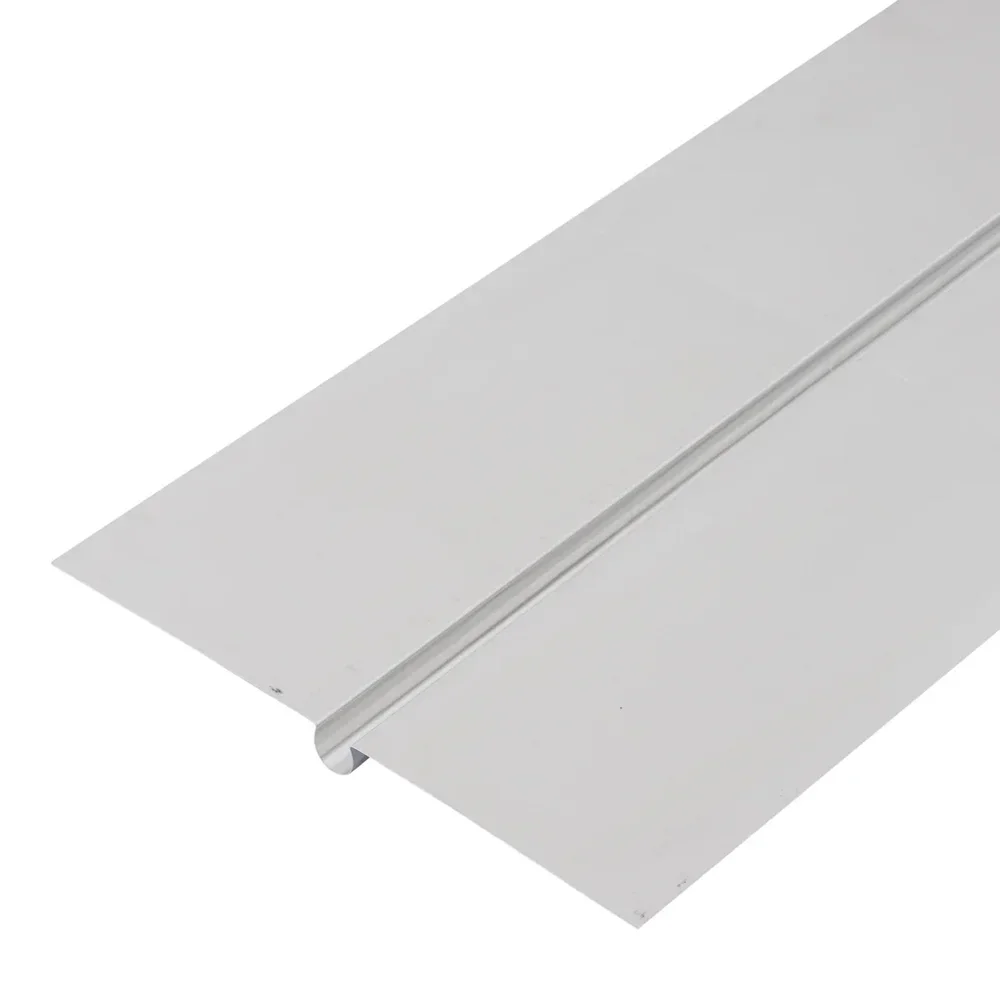

GT Build värmefördelningsplatta i ren aluminium – för Ø20 mm. PE-rör. Uppnå optimal värmefördelning och hög effektivitet i ditt golvvärmesystem med denna robusta värmefördelningsplatta från GT Build. Tillverkad i 0,3 mm ren aluminium (typ 2S – EN AW 1060) säkerställer plattan en utmärkt värmeledningsförmåga, vilket ger snabb reaktionstid och en jämn fördelning av värmen över hela golvytan. Plattan är designad för användning med 20 mm PE-rör med inre syrebarriär och passar perfekt till spårplattor eller liknande konstruktioner.
För att säkerställa korrekt täckning rekommenderas en förbrukning på cirka 2,60 plattor per m².
Observera: Plattorna säljs endast i hela kartonger om 30 st.
Storlek: Ø20 X 1000 X 280 X 0,3 mm.
Förbrukning: Ca. 2,60 plattor per m²
Förpackningsinnehåll: 30 st. per kartong, säljs endast i hela kartonger
Materialtjocklek: 0,3 mm. aluminium +/- 10%
Materialtyp: Aluminium - typ 2S - EN AW 1060
Speciell information: Används endast med PE-rör med inre syrebarriär.
Märkning: CE-märkt i enlighet med Europaparlamentets och rådets förordning (EU) nr. 305/2011 av den 9 mars 2011 om fastställande av harmoniserade villkor för marknadsföring av byggprodukter.
GP00115 är en tunn 0,3 mm platta som är särskilt lämpad för träspårskivor. Den är tillverkad med en V-formad extra fastlåsning mellan platta och spårplatta. Detta ger en mycket enkel självlåsande montering. Man lägger plattorna i spårplattan och trycker sedan ner röret i plattan och båda låses omedelbart.
Montering i träspårskivor:
Det rekommenderas att lägga plattorna med 10 mm avstånd mellan varje platta, eftersom de kan expandera längs och tvärs vid uppvärmning. Tvärs över plattan säkerställer träspårskivan 20 mm avstånd, så kom ihåg de 10 mm vid nedläggning.
VIKTIGT:
Värmefördelningsplattorna är designade med en omegaform som låser värmeröret i en position så att det blir luft mellan röret och övergolvet. Det är viktigt att säkerställa att röret efter montering INTE är högre än ytan på alu-värmeplattan. Om röret monteras i omega-spåret och sedan dras upp igen på grund av felmontage eller andra orsaker kan deformationer av omegaformen i alu-plattan uppstå. I ett sådant fall är det extra viktigt att röret fortfarande låses fast som alu-plattan ursprungligen är konstruerad för, och att det fortfarande ligger lägre än ytan på alu-plattan innan övergolvet monteras. Om värmeröret är högre än alu-plattan kan skador på röret uppstå och det kan bli rörelser mellan alu-platta och rör, samt mellan rör och övergolv, vilket också kan orsaka knirk- eller pipljud. OBS! För att säkerställa ett stabilt övergolv och undvika risk för ljud från värmefördelningsplattans rörelse mot spårplattan vid lokal nedtryckning av övergolvet när det tas i bruk, rekommenderas att en tryckfördelande platta, t.ex. spån- eller gipsskiva, läggs vid montering av övergolv som är tunnare än 14 mm. Vid montering av tryckfördelande platta ska ett mellangolv (golvpapper) läggas under både tryckfördelande platta och övergolv.
TÄNK PÅ ATT ENDAST ANVÄNDA RÖR MED INRE SYREBARRIÄR!
För golvvärme med värmefördelningsplattor ska PE-rör med inre syrebarriär användas. Ytan på syrebarriären, vid yttre placering, kan ge ljud vid värmeutvidgning när den gnids mot plattan vid rörets längdutvidgning.
